Opening connection structure
The catalogue describes an opening connection arrangement for installation and maintenance.
INDUSTRIAL LIGHTING

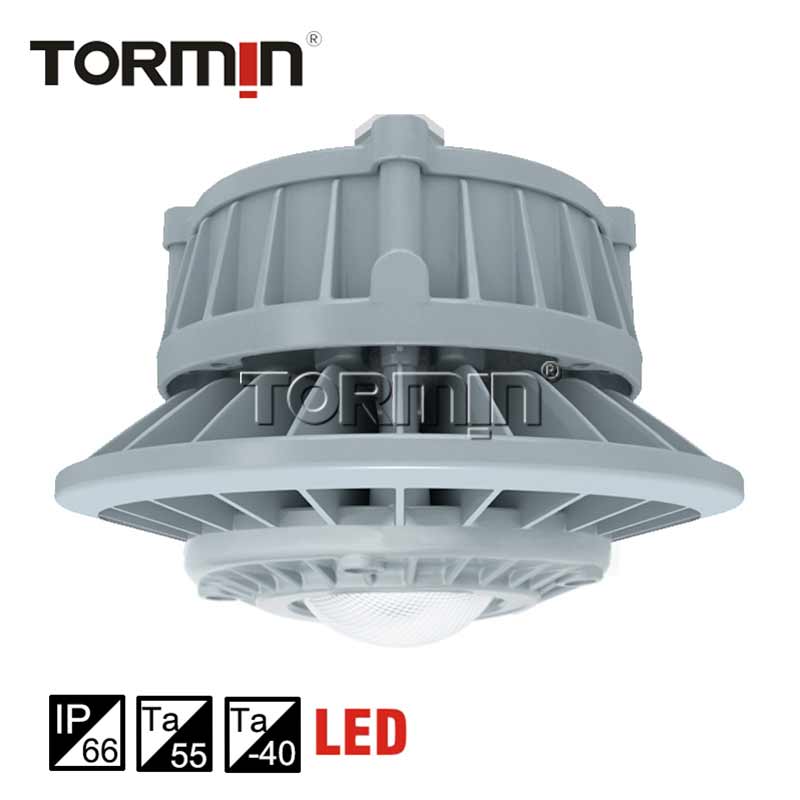

ZY8607P is intended for fixed lighting on equipment platforms and along wharf transport corridors.
The catalogue describes an opening connection arrangement for installation and maintenance.
The source assembly can be replaced without on-site welding.
The housing uses upper and lower ventilation fins, with 304 stainless steel external hardware.
Select a listed catalogue reference and add your installation requirements.
Additional installation and specification requirements are confirmed with your quotation.
| Model | Supply | Power | Beam distribution | Catalogue mounting height (m) | Space-height ratio | Catalogue luminous flux | Select |
|---|---|---|---|---|---|---|---|
| ZY8607P-L30-60° | 90~264VAC | 30 W | 60° | 4~6m | 0.9 | 3,400 lm | |
| ZY8607P-L40-60° | 90~264VAC | 40 W | 60° | 4~6m | 0.9 | 4,400 lm | |
| ZY8607P-L50-60° | 90~264VAC | 50 W | 60° | 4~6m | 0.9 | 5,400 lm | |
| ZY8607P-L60-60° | 90~264VAC | 60 W | 60° | 6~8m | 0.9 | 6,700 lm | |
| ZY8607P-L80-60° | 90~264VAC | 80 W | 60° | 6~8m | 0.9 | 8,400 lm | |
| ZY8607P-L30-80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 30 W | 80° | — | 1.35 | 3,500 lm | |
| ZY8607P-L40-80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 40 W | 80° | 3~6m | 1.35 | 4,500 lm | |
| ZY8607P-L50-80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 50 W | 80° | 3~6m | 1.35 | 5,600 lm | |
| ZY8607P-L60-80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 60 W | 80° | 4~8m | 1.35 | 6,900 lm | |
| ZY8607P-L80-80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 80 W | 80° | 4~8m | 1.35 | 8,700 lm | |
| ZY8607P-L30-100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 30 W | 100° | — | 1.4 | 3,500 lm | |
| ZY8607P-L40-100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 40 W | 100° | 3~6m | 1.4 | 4,600 lm | |
| ZY8607P-L50-100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 50 W | 100° | 3~6m | 1.4 | 5,600 lm | |
| ZY8607P-L60-100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 60 W | 100° | 4~8m | 1.4 | 7,000 lm | |
| ZY8607P-L80-100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 80 W | 100° | 4~8m | 1.4 | 8,800 lm | |
| ZY8607P-L30-200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 30 W | 200° | 2~5m | 1.75 | 2,800 lm | |
| ZY8607P-L40-200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 40 W | 200° | 2~5m | 1.75 | 3,700 lm | |
| ZY8607P-L50-200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 50 W | 200° | 2~5m | 1.75 | 4,500 lm | |
| ZY8607P-L60-200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 60 W | 200° | 3~6m | 1.75 | 5,400 lm | |
| ZY8607P-L80-200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 80 W | 200° | 3~6m | 1.75 | 6,800 lm | |
| ZY8607P-L25D-60° | 18~43VAC/ 18~55VDC | 25 W | 60° | 4~6m | 0.9 | 2,800 lm | |
| ZY8607P-L40D-60° | 18~43VAC/ 18~55VDC | 40 W | 60° | 4~6m | 0.9 | 4,400 lm | |
| ZY8607P-L60D-60° | 18~43VAC/ 18~55VDC | 60 W | 60° | 6~8m | 0.9 | 6,700 lm | |
| ZY8607P-L25D-80° | 18~43VAC/ 18~55VDC | 25 W | 80° | 3~6m | 1.35 | 2,900 lm | |
| ZY8607P-L40D-80° | 18~43VAC/ 18~55VDC | 40 W | 80° | 3~6m | 1.35 | 4,600 lm | |
| ZY8607P-L60D-80° | 18~43VAC/ 18~55VDC | 60 W | 80° | 4~8m | 1.35 | 6,900 lm | |
| ZY8607P-L25D-100° | 18~43VAC/ 18~55VDC | 25 W | 100° | — | 1.4 | 2,900 lm | |
| ZY8607P-L40D-100° | 18~43VAC/ 18~55VDC | 40 W | 100° | 3~6m | 1.4 | 4,600 lm | |
| ZY8607P-L60D-100° | 18~43VAC/ 18~55VDC | 60 W | 100° | 4~8m | 1.4 | 7,000 lm | |
| ZY8607P-L25D-200° | 18~43VAC/ 18~55VDC | 25 W | 200° | 2~5m | 1.75 | 2,400 lm | |
| ZY8607P-L40D-200° | 18~43VAC/ 18~55VDC | 40 W | 200° | 2~5m | 1.75 | 3,700 lm | |
| ZY8607P-L60D-200° | 18~43VAC/ 18~55VDC | 60 W | 200° | 3~6m | 1.75 | 5,400 lm |
| Input voltage (V) | 90~264VAC(30~60W) or 185~264VAC(80W) |
|---|---|
| Input voltage (V) | 18~43VAC/ 18~55VDC(25~60W) |
| Rated frequency | 50Hz / 60Hz |
| Light Source | LED |
| Life time (h) | 50,000 |
| CRI | Ra 70 (80 optional) |
| CCT | 5000K(3000K/4000K optional) |
| Leading-in cable diameter | φ8mm~φ14mm |
|---|---|
| Dimension (mm) | φ230×170 |
| Net weight (kg) | 3 |
Original catalogue drawings. Dimensions are in millimetres unless stated otherwise. Open an image to inspect the full-size drawing.
| Order number | Item | Specification | Quantity | Application / note |
|---|---|---|---|---|
| P14 | 1 | Suction cup | 1 | |
| P14 | 2 | G3/4″ pole, 30 cm | 1 | |
| P17 | 1 | Suction cup | 1 | |
| P17 | 2 | G3/4″ adapter (M–M) | 1 | |
| P06 | 1 | Flanged pole | 1 | |
| P05 | 1 | Guardrail pole | 1 | |
| P05 | 2 | U-bolts | 1 | Quantity transcribed as printed |
| P15 | 1 | Expansion screw hook | 1 | |
| P15 | 2 | Chain | 1 | |
| P16 | 1 | Expansion screw hook | 1 | |
| P16 | 2 | Chain | 1 |
| Catalogue reference | Power (W) | Beam | Input voltage | Catalogue output (lm) | Space height ratio | Mounting height | Equivalent to |
|---|---|---|---|---|---|---|---|
| ZY8607P-L30-60° | 30 | 60° | 90~264VAC | 3400 | 0.9 | 4~6m | 70W |
| ZY8607P-L40-60° | 40 | 60° | 90~264VAC | 4400 | 0.9 | 4~6m | 100W |
| ZY8607P-L50-60° | 50 | 60° | 90~264VAC | 5400 | 0.9 | 4~6m | 100W |
| ZY8607P-L60-60° | 60 | 60° | 90~264VAC | 6700 | 0.9 | 6~8m | 150W |
| ZY8607P-L80-60° | 80 | 60° | 90~264VAC | 8400 | 0.9 | 6~8m | 175W |
| ZY8607P-L30-80° | 30 | 80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 3500 | 1.35 | 70W | |
| ZY8607P-L40-80° | 40 | 80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 4500 | 1.35 | 3~6m | 100W |
| ZY8607P-L50-80° | 50 | 80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 5600 | 1.35 | 3~6m | 100W |
| ZY8607P-L60-80° | 60 | 80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 6900 | 1.35 | 4~8m | 150W |
| ZY8607P-L80-80° | 80 | 80° | 90~264VAC(30~60W) or 185~264VAC(80W) | 8700 | 1.35 | 4~8m | 175W |
| ZY8607P-L30-100° | 30 | 100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 3500 | 1.4 | 70W | |
| ZY8607P-L40-100° | 40 | 100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 4600 | 1.4 | 3~6m | 100W |
| ZY8607P-L50-100° | 50 | 100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 5600 | 1.4 | 3~6m | 100W |
| ZY8607P-L60-100° | 60 | 100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 7000 | 1.4 | 4~8m | 150W |
| ZY8607P-L80-100° | 80 | 100° | 90~264VAC(30~60W) or 185~264VAC(80W) | 8800 | 1.4 | 4~8m | 175W |
| ZY8607P-L30-200° | 30 | 200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 2800 | 1.75 | 2~5m | 70W |
| ZY8607P-L40-200° | 40 | 200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 3700 | 1.75 | 2~5m | 100W |
| ZY8607P-L50-200° | 50 | 200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 4500 | 1.75 | 2~5m | 100W |
| ZY8607P-L60-200° | 60 | 200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 5400 | 1.75 | 3~6m | 150W |
| ZY8607P-L80-200° | 80 | 200° | 90~264VAC(30~60W) or 185~264VAC(80W) | 6800 | 1.75 | 3~6m | 175W |
| ZY8607P-L25D-60° | 25 | 60° | 18~43VAC/ 18~55VDC | 2800 | 0.9 | 4~6m | 70W |
| ZY8607P-L40D-60° | 40 | 60° | 18~43VAC/ 18~55VDC | 4400 | 0.9 | 4~6m | 100W |
| ZY8607P-L60D-60° | 60 | 60° | 18~43VAC/ 18~55VDC | 6700 | 0.9 | 6~8m | 150W |
| ZY8607P-L25D-80° | 25 | 80° | 18~43VAC/ 18~55VDC | 2900 | 1.35 | 3~6m | 70W |
| ZY8607P-L40D-80° | 40 | 80° | 18~43VAC/ 18~55VDC | 4600 | 1.35 | 3~6m | 100W |
| ZY8607P-L60D-80° | 60 | 80° | 18~43VAC/ 18~55VDC | 6900 | 1.35 | 4~8m | 150W |
| ZY8607P-L25D-100° | 25 | 100° | 18~43VAC/ 18~55VDC | 2900 | 1.4 | 70W | |
| ZY8607P-L40D-100° | 40 | 100° | 18~43VAC/ 18~55VDC | 4600 | 1.4 | 3~6m | 100W |
| ZY8607P-L60D-100° | 60 | 100° | 18~43VAC/ 18~55VDC | 7000 | 1.4 | 4~8m | 150W |
| ZY8607P-L25D-200° | 25 | 200° | 18~43VAC/ 18~55VDC | 2400 | 1.75 | 2~5m | 70W |
| ZY8607P-L40D-200° | 40 | 200° | 18~43VAC/ 18~55VDC | 3700 | 1.75 | 2~5m | 100W |
| ZY8607P-L60D-200° | 60 | 200° | 18~43VAC/ 18~55VDC | 5400 | 1.75 | 3~6m | 150W |
Original catalogue curves. Read each curve with its listed model, beam and supply. Open an image to inspect the full-size plot.


Original catalogue extract · 2 pages · PDF · 363 KB
View documentOriginal catalogue pages 36, 37
